Чертежи станка для гибки листов. Гибка листового металла — один из наиболее распространённых процессов в слесарных и кузнечных работах. Несмотря на кажущуюся сложность, изготовление самодельного станка листогиба вполне доступно даже в условиях гаража. Главное — следовать точным чертежам и понимать принцип работы устройства.
🛠 Назначение и конструкция станка листогиба
Содержание статьи:
фото: sam-stroitel.com

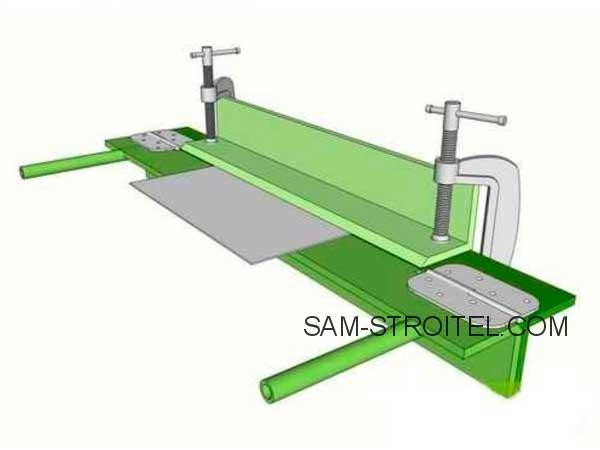

На изображении представлены чертежи и фото самодельного станка для гибки листового металла. Такое приспособление позволяет:
- Гнуть листы под разными углами (до 90° и выше)
- Работать с различной толщиной металла
- Обеспечивать ровный и аккуратный сгиб
Конструкция основывается на использовании уголков, трубы, прижимной планки, подвижного рычага и винтовых зажимов. Основной принцип действия — фиксация заготовки и загиб посредством рычага.
sam-stroitel.com
⚙️ Материалы и инструменты
Для изготовления приспособления подойдёт:
- Стальной уголок — для основания и прижима
- Труба — в качестве рычага
- Болты, гайки, шайбы — крепёж
- Петли/шарниры — подвижное соединение
- Зажимные винты — фиксация заготовки
Если под рукой есть металлолом — можно использовать его. Однако, как справедливо отмечено, для получения точной и долговечной конструкции стоит инвестировать в новые, качественные материалы.
📐 Чертежи и рекомендации
sam-stroitel.com

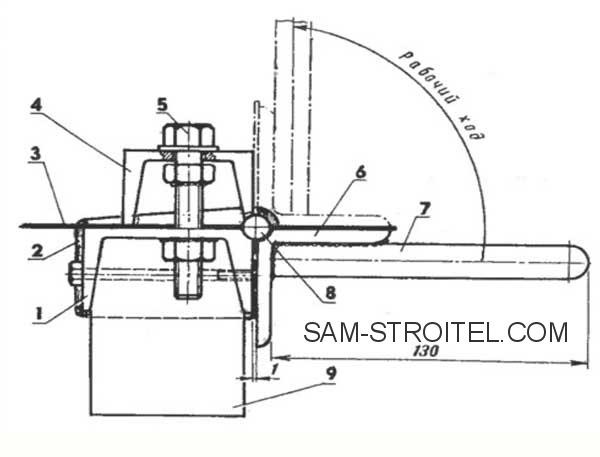

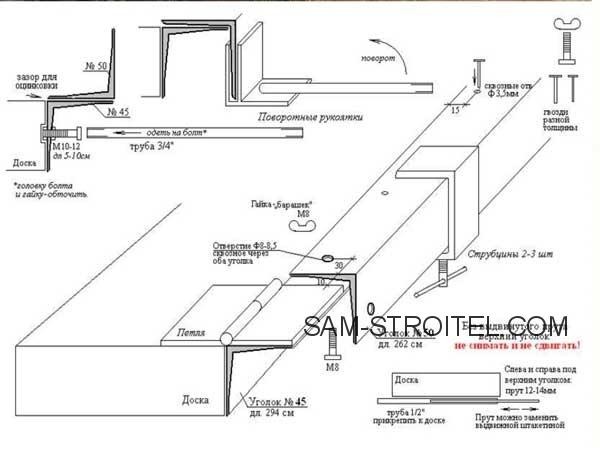

На изображении представлены несколько полезных схем:
Важно учитывать:
- Угол фиксации рычага должен обеспечивать необходимый ход
- Места сварки должны быть надёжно проварены
- Необходимо предусмотреть возможность регулировки усилия прижима
Сделать простой и функциональный листогиб своими руками — задача вполне выполнимая. Следуйте представленным чертежам, соблюдайте технику безопасности и не забывайте о точности при сборке. Самодельный станок может стать отличным помощником в мастерской, особенно если вы занимаетесь ремонтом, изготовлением корпусных конструкций или автослесарными работами.
